ZERNIKE ? 澤尼克?? 干涉儀分析軟件?

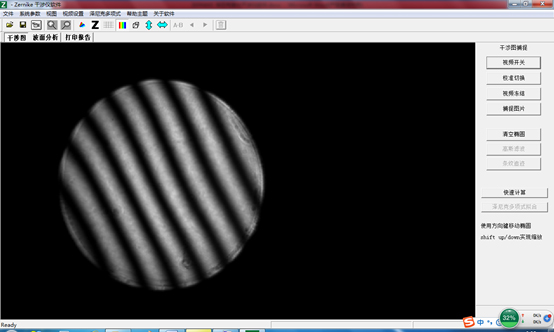

干涉圖選項卡：實現干涉圖的實時采集、打開? 橢圓范圍選擇和條紋計算等?

?

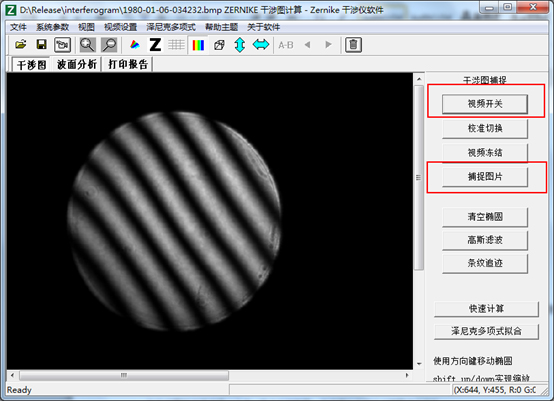

抓圖界面?

?

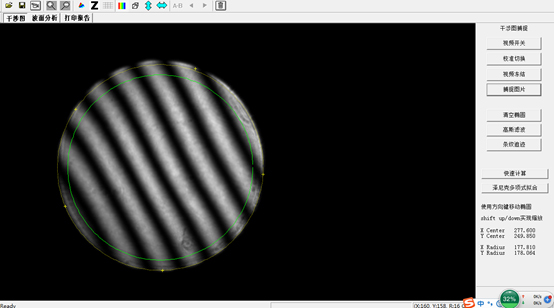

圖片捕捉后，在干涉圖的邊緣選擇5個點，就會出現橢圓，繼續增加點可以對橢圓進行修正。

?圖中會出現一個綠色的小一些橢圓，這個是計算范圍，軟件默認計算范圍是橢圓范圍的90%。

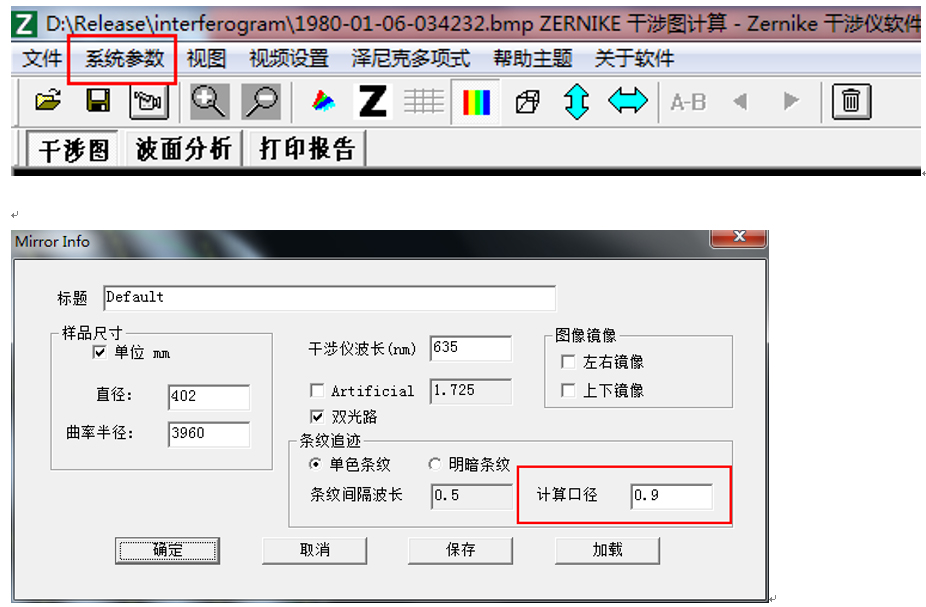

這個參數可以在參數設置中進行修改。

?

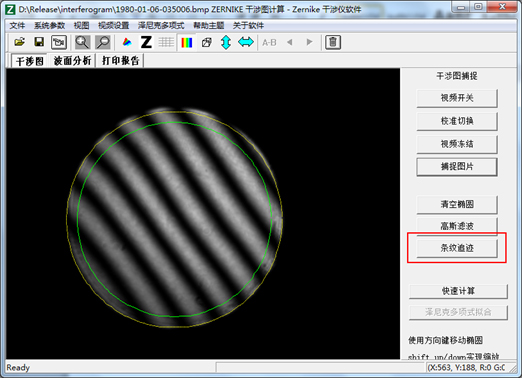

橢圓范圍選擇完成后 可以按 “條紋追跡” 進行條紋追跡，也可以直接按回車鍵就可以對干涉圖進行快速計算。并給出計算結果。

?

?

進行澤尼克多項式擬合后，就可以看到計算結果?

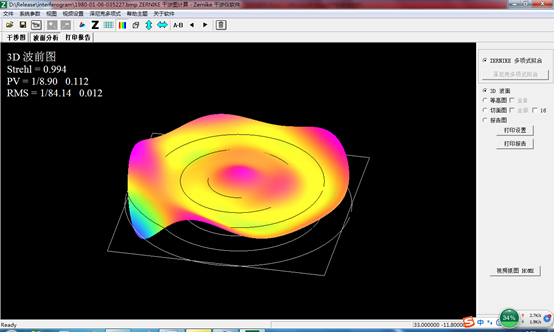

?可以分別查看，3D 圖，等高圖，切面圖和報告圖。?

?

?

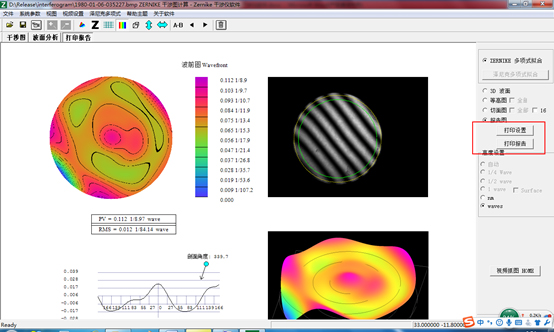

報告圖選項卡，可以直接進行打印?

?

?

?

?

?

?

?
