過去的一周CAXCAD 在分析功能上重點進行了升級更新：
- 場曲畸變 Field Curv and Distortion，新增操作數 MF-FCUR MF-DISC
- 相對照度 Relative illumination 增加操作數 MF-RELI
- 垂軸色差 Lateral Color
- 軸向色差 Chromatic Focus Shift
- 色散圖 Dispersion Diagram，提升折射率計算速度
- 玻璃圖 Glass Map
- 玻璃庫?CDGM已更新到最新版本

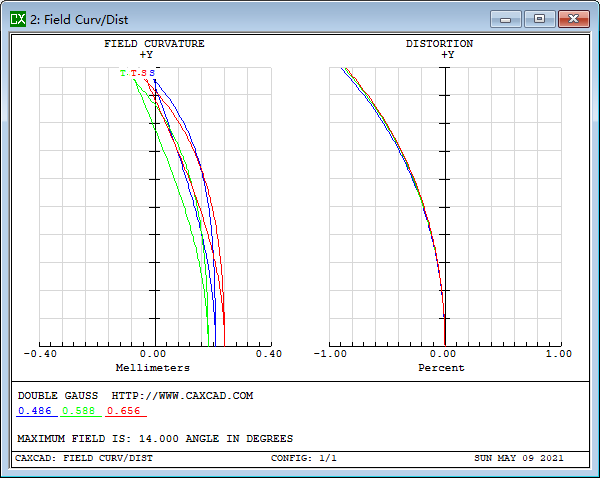

場曲畸變 Field Curv and Distortion

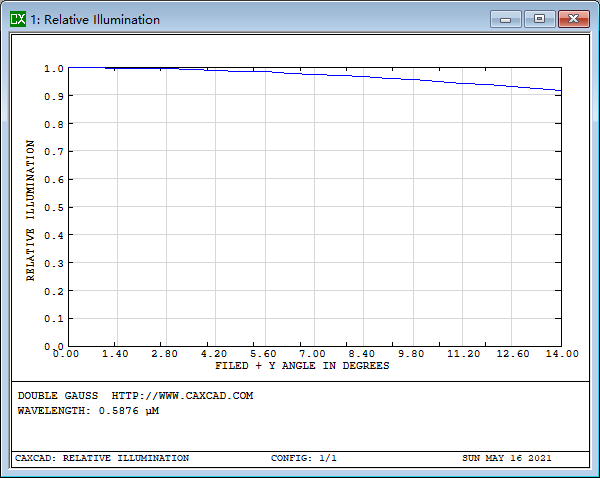

相對照度 Relative illumination 增加對應評價函數操作數 MF-RELI
CAXCAD采用快速計算算法，相對照度大約是普通光學軟件計算速度的20倍.

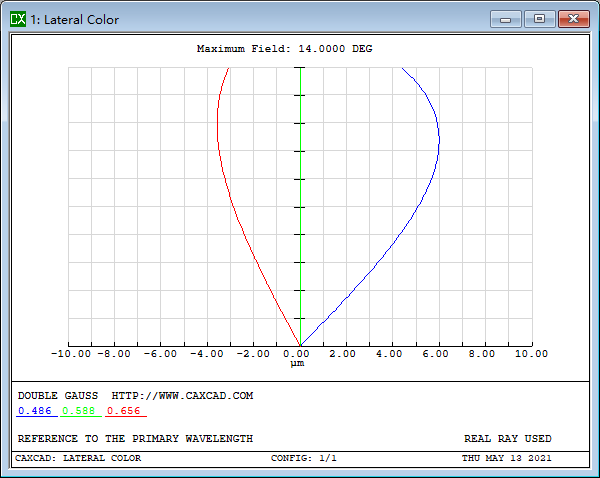

?垂軸色差 Lateral Color
軸向色差 Chromatic Focus Shift

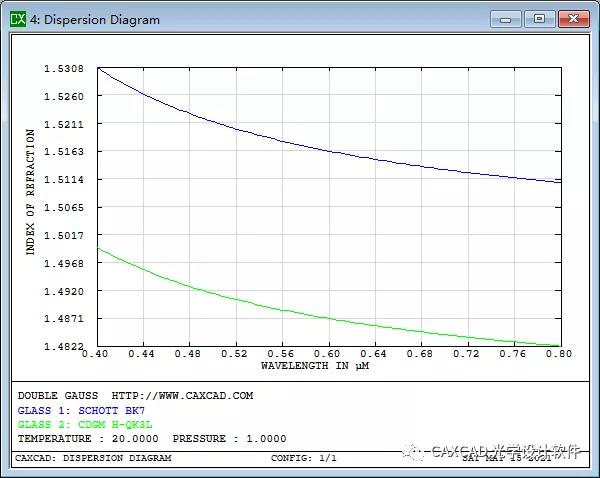

色散圖 Dispersion Diagram?

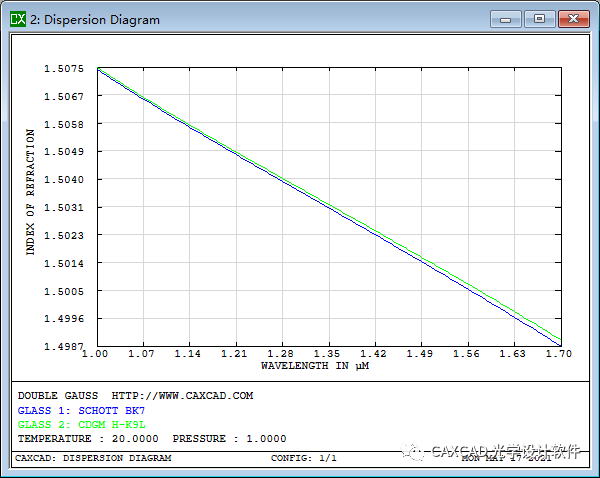

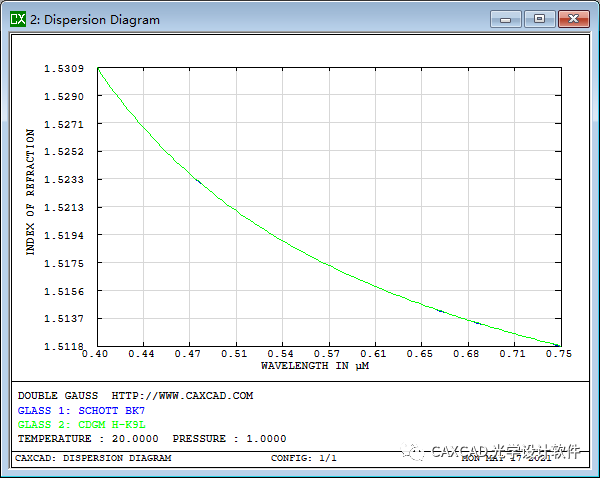

針對最新的CDGM H-K9L和SCHOTT BK7玻璃的比對可以發現，在可見光波段兩種玻璃幾乎沒有差別。
但是在1um以上的近紅外波段，差別很明顯。這與在實際使用中，玻璃的替代的分析一致，對設計者的決策起到關鍵的作用。

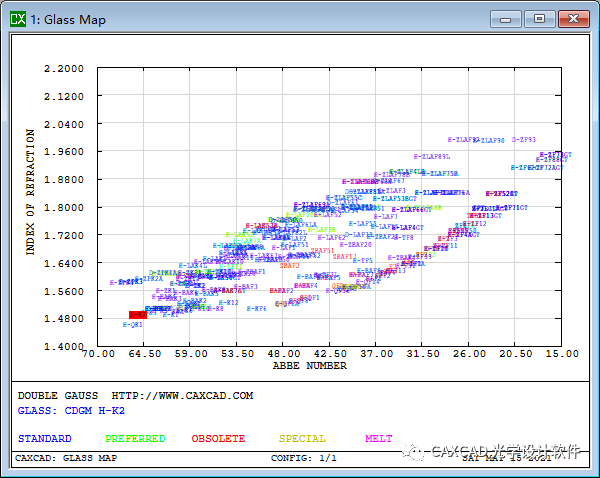

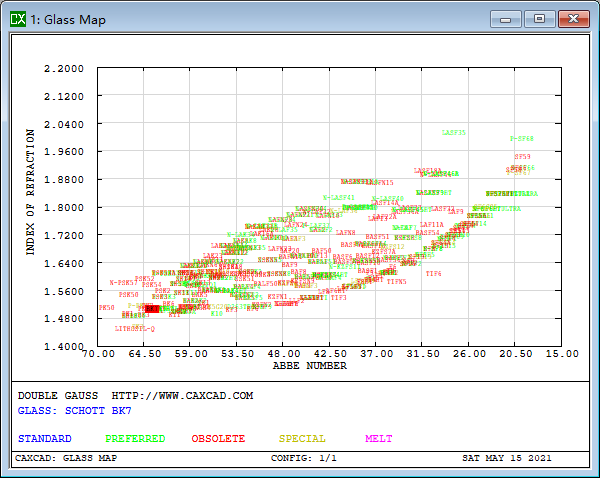

玻璃圖 Glass Map
CAXCAD的玻璃圖支持指定玻璃狀態和重點玻璃
?
更多信息請及時關注CAXCAD公眾號
?
?
